CEM III/A 42,5 N - LH/HSR/NA

Cement hutniczy CEM III/A 42,5 N - LH/HSR/NA jest produktem łączącym w sobie doskonałość techniczną do wielu zastosowań, ze znaczącym pozytywnym wpływem na środowisko. Cykl produkcyjny, aplikacja oraz w końcowym etapie eksploatacja konstrukcji czy też elementów wykonywanych z użyciem cementu, pozwalają na istotne zmniejszenie śladu węglowego. Dzięki temu w całym cyklu życia produktu uzyskane są wymierne efekty dla ochrony środowiska. Ściśle dobrany skład cementu wraz z odpowiednim, wysokim poziomem kontroli na każdym etapie produkcji pozwala na wytwarzanie produktu o unikalnych właściwościach, umożliwiając jednocześnie świadome zarządzanie emisją CO₂ w łańcuchu dostaw.

Znakiem Vertua Lower Carbon oznaczone są cementy o precyzyjnie wyselekcjonowanej kompozycji składników, wytwarzane przy znacznym udziale wysokiej jakości dodatków mineralnych, które umożliwiają istotne obniżenie zawartości klinkieru oraz osiągnięcie doskonałych parametrów technicznych. Znak Vertua Lower Carbon jest gwarancją uzyskania redukcji emisji CO₂ na poziomie ponad 40% w stosunku do cementu portlandzkiego bez dodatków.

Cement CEM III/A 42,5 N - LH/HSR/NA o znacznie obniżonej emisji CO₂ wykazuje unikalne właściwości odpowiednie dla dedykowanych aplikacji w segmencie infrastrukturalnym.

Właściwości

Specjalna kompozycja surowcowa zapewniająca stabilność właściwości oraz możliwie najniższy wpływ środowiskowy

Dobra współpraca z domieszkami i dodatkami

Bardzo niski skurcz

Bardzo dobra urabialność i utrzymanie konsystencji w czasie

Wysoka odporność na segregację i duża spójność mieszanki w porównaniu z cementami bez dodatków

niskie ciepło uwodnienia (LH)

Bardzo wysoka odporność na agresję środowiskową

Bardzo wysoka odporność na agresję siarczanową (HSR)

Minimalizacja ryzyka reakcji alkalicznej dzięki zastosowanym dodatkom mineralnym i niskiej zawartości alkaliów (NA)

Wydłużone wiązanie i powolne tempo narastania wytrzymałości wczesnej

Wysoka wytrzymałość normowa

Powyżej 50 MPa po 28 dniach

Umiarkowana i stabilna dynamika narastania wytrzymałości w długich okresach dojrzewania

Istotna dla właściwego zaprojektowania konstrukcji z betonu uwzględniającej możliwość użycia odpowiedniej ilości cementu w aspekcie emisyjności i trwałości

Wytrzymałość 56 dniowa vs. 28 dniowa +20÷30%
Wytrzymałość 90 dniowa vs. 28 dniowa +35-45%
Wytrzymałość 120 dniowa vs. 28 dniowa około +50%

Zastosowania

Produkcja prefabrykatów z betonu niezbrojonego i zbrojonego

Produkcja suchych mieszanek o specjalnych, dodatkowych właściwościach

Możliwość stosowania do wszystkich klas oddziaływania środowiska zgodnie z europejską normą PN-EN 206 oraz polskim uzupełnieniem PN-B-06265

Masywne prefabrykaty (stopy fundamentowe, balasty, bloki oporowe)

Produkcja betonów do zastosowań w elementach narażonych na oddziaływania środowisk agresywnych chemicznie

Oczyszczalnie ścieków, obszary przemysłowe, składowiska odpadów, zbiorniki wodne

Produkcja betonów z przeznaczeniem na szczelne płyty i konstrukcje fundamentowe

np. wykonywane w technologii białej wanny

Produkcja betonów na masywne elementy

Fundamenty, ściany, stropy

Produkcja betonów z przeznaczeniem do specjalnych robót geotechnicznych

Pale, ściany szczelinowe

Produkcja betonów dla budownictwa podziemnego

Tunele, garaże, budownictwo górnicze

Produkcja elementów i betonów na konstrukcje betonowe w budownictwie hydrotechnicznym

Tamy, zapory wodne, śluzy, obudowy kanałów, przepusty

Produkcja betonów mostowych

Fundamenty, masywne filary mostów, korpusy przyczółków

Betonowe elementy nawierzchni drogowych, chodnikowych i parkingowych

Konstrukcje betonowe w budownictwie morskim i ekologicznym

Nabrzeża portów morskich, rzecznych, falochrony, doki, ekrany przeciwfiltracyjne, immobilizacja metali ciężkich

Konstrukcje betonowe w instalacjach odsiarczania spalin, koksowniach i chłodniach kominowych

Produkcja betonów o ciekłych lub bardzo ciekłych konsystencjach w tym betonów samozagęszczalnych (SCC) i prawie samozagęszczalnych (ASCC)

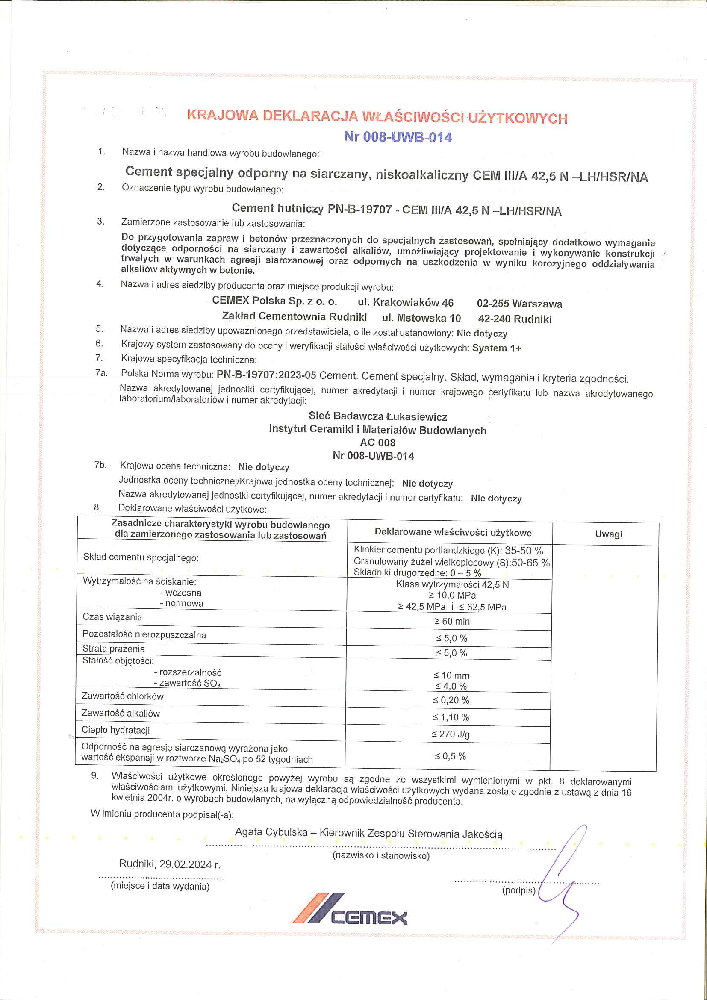

Parametry fizykochemiczne

WŁAŚCIWOŚCI	WYMAGANIA NORMY	WYNIKI OZNACZEŃ (Cementownia)	BADANIA WG NORMY	UWAGI
CEM III/A 42,5 N – LH/HSR/NA
Zawartość części nierozpuszczalnych (%)	≤ 5,0	2,06	PN-EN 196-2	Wymagania wg PN-EN 197-1
Straty prażenia (%)	≤ 5,0	0,40	PN-EN 196-2
Zawartość SO₃(%)	≤ 4,0	1,92	PN-EN 196-2
Zawartość CI (%)	≤ 0,2	0,08	PN-EN 196-21
Początek wiązania (min)	≥ 60	197	PN-EN 196-3
Koniec wiązania (min)	-	252	PN-EN 196-3
Zmiana objętości (mm)	≤ 10	1,0	PN-EN 196-3
Ciepło uwodnienia po upływie 41 godzin (J/g)	≤ 270	207	PN-EN 196-9
Wytrzymałość na ściskanie (MPa) - po 2 dniach - po 28 dniach	≥ 10,0 ≥ 42,5 ≤ 62,5	14,5 58,6	PN-EN 196-1
Zawartość żużla w cemencie (%)	≥ 50,0	54,2	Załącznik B PN-B-19707	Wymagania wg PN-B 19707
Wartość ekspansji w roztworze agresywnym po upływie 52 tygodni (%)	≤ 0,5	0,113	Załącznik A PN-B-19707
Zawartość Na₂O_eq (%)	≤ 1,1	0,66	PN-EN 196-21
Gęstość właściwa (g/cm3)	-	2,98	PN-EN 196-6
